按照国家能源局西北监管局关于推进西北电网新能源场站快速频率响应工作的通知要求，结合国家电网西北电力调控分中心及各省调有关新能源场站快速频率响应相关文件，要求新能源发电场站必须具备一次调频能力。

　　新能源快速频率响应系统，通过采集并网点CT、PT的信号，测量频率后根据有功-频率下垂特性折线函数，计算电站目标出力的大小，然后计算分解到每台风机或逆变器的出力大小，并通过通信网络将目标调节指令快速传送至每一台发电单　　元，发电单元的控制系统根据下发的目标值进行负荷的调节，达到频率响应和主动支撑的目的。

2、新能源光伏电站快速调频方案设计

　　新能源光伏电场场站通过加装独立控制装置完成有功-频率下垂特性控制，使其在并网点具备参与电网频率快速调整能力。

　　一是使用快速频率控制和采样装置；

　　二是根据新能源电站实际情况考虑对电站AGC及逆变器进行升级/改造，保证快速频率响应的整体性能。

　　新能源场站在并网运行时，受外界负荷变动影响，电网频率发生变化时，自动计算并调整当前电站的有功出力，使之与外界负荷相平衡，从而尽力减少电网频率的变化，这一过程即为新能源场站快速频率响应功能（一次调频）。

（1）频率体现电网有功供需平衡关系

（2）供大于求，频率升高，则降有功

（3）供不应求，频率降低，则升有功

（4）快速调整发电出力，拉回频率

（5）频率过高、过低都有危害

3、光伏电站35kV-220kV一次调频实施方案

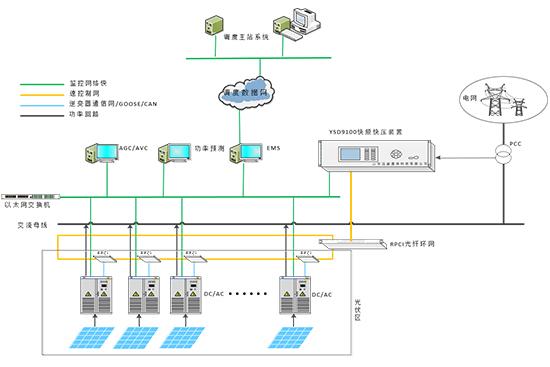

（一）光伏电站35kV-220kV一次调频（频率快速响应装置）二次仓内部署内容：

（1）需要在二次仓内部署功率控制设备，功率控制设备直采并网点电压电流。

（2）需要在二次仓内部署N台快速功率接口装置，用于搭建光伏区环网并将光伏环网的数据转发给功率控制设备，其中，接口装置的数量由集电线路数量和光伏区环网数量决定。

（3）需要部署交换机，将所有接口装置的数据汇集并上送给功率控制设备。

（4）需要部署一套监控后台。

（5）每台接口装置与GPS通信屏光口（光伏区光纤环网接口）之间布设4个光纤跳线，分别接在快速功率接口装置的2个光口上，并与光伏区现场快速功率接口装置对接。

（二）光伏电站35kV-220kV一次调频（频率快速响应装置）光伏区部署内容：

（1）需要在光伏区箱变低压侧部署快速功率接口装置，接口装置用于规约转换功能和组建光纤环网功能。

（2）接口装置需要安装在箱变低压侧，从箱变低压侧取220V交流电源，从原光纤配线架上接跳纤搭建光纤环网，同时和逆变器通信，本案例中一台接口装置可与两台逆变器通信。

（3）所有配件及设备安装完毕后，观察光配盒附件是否有环网交换机，如果有，将DMP-9602的ETH4口用网线接入环网交换机。

（4）接口装置软件调试，首先确认现场版本是否正确，下载正确的goose.txt文件，配置ID，IP参数等。

（5）如逆变器不具备毫秒级的功率控制能力，则逆变器需要升级。

（三）光伏电站35kV-220kV一次调频（频率快速响应装置）实现的功能：

（1）本工程实现了AGC、AVC、一次调频和一次调压功能，AGC、AVC和一次调频功能满足调度要求。

（2）有功控制时间小于200ms，动态无功响应时间小于30ms。

4、新能源光伏快频与传统一次调频的区别

（1）调试对象不同：传统一次调频是由发电机组调速器完成；新能源快频是由光伏逆变器或风电机组完成。

（2）响应时间不同：传统一次调频响应时间长，受机械设备而性能、损耗影响；新能源快频是通过电子设备运算，响应速度、精度较高。

（3）通讯方式不同：传统一次调频通过硬接线通讯，受现场施工影响大；新能源快频可以通过网络通讯，施工更加灵活。

（4）动作范围不同：传统一次调频动作范围小；新能源快频在合适天气下可调节范围更大。

（5）调节精度不同：传统一次调频是有差调节；新能源快频是智能化策略分配，调节更智能、效果更好。

5、光伏电站35kV-220kV一次调频应用价值

　　（1）新能源光伏电站一次调频安全性更高：快速功率调节新能源快速功率调节为二次操作，利用新型电力电子技术，安全性高。而传统功率调节传统功率调节使用的是一次设备，如旋转机械、锅炉等设备，同时在电力系统发生故障时会有短路电流。

　　（2）新能源光伏电站一次调频可靠性更高：快速功率调节新能源快速功率调节为分布式，即使有部分逆变器/变流器故障，服务器根据在线数量重新分配无功调节量，保证无功调节不间断，可靠性高。而传统功率调节传统功率调节为集中式，出现故障时整站失去无功调节能力。

　　（3）新能源光伏电站一次调频调节速度快：快速功率调节新能源电站快速功率调节是利用电力电子设备与电力系统进行功率交换，依靠高速通信网，功率控制灵活，调节速度可以达到毫秒级。而传统功率调节传统功率调节利用大型调节设备，功率控制不灵活。
