10千伏及以上分布式光伏并网接入要根据实际情况进行选择，在有条件的情况下优先选用目前的最新技术，保证整体并网接入的稳定性。具体情况需要具体分析，不管采用哪种接入方式，都必须经地调审批同意。

　　10千伏及以上分布式光伏以直采方式接入调度机构，可采用电力调度数据网、无线网络两种方式，接入的数据需满足调度数据采集范围及频率需要。

　　AGC自动增益控制电路的作用是：当输入信号电压变化很大时，保持接收机输出电压恒定或基本不变。

　　因此对AGC电路的要求是：在输入信号较小时，AGC电路不起作用，只有当输入信号增大到一定程度后，AGC电路才起控制作用，使增益随输入信号的增大而减少。

　　电力监控系统网络安全监测装置（II型）主要部署于变电站、发电厂等生产控制大区，实现对电力二次系统服务器、工作站、网络设备以及安全防护设备的实时运行监视、安全事件处理、实时通信、服务代理、本地安全管理等功能。

1、调度数据网接入方案

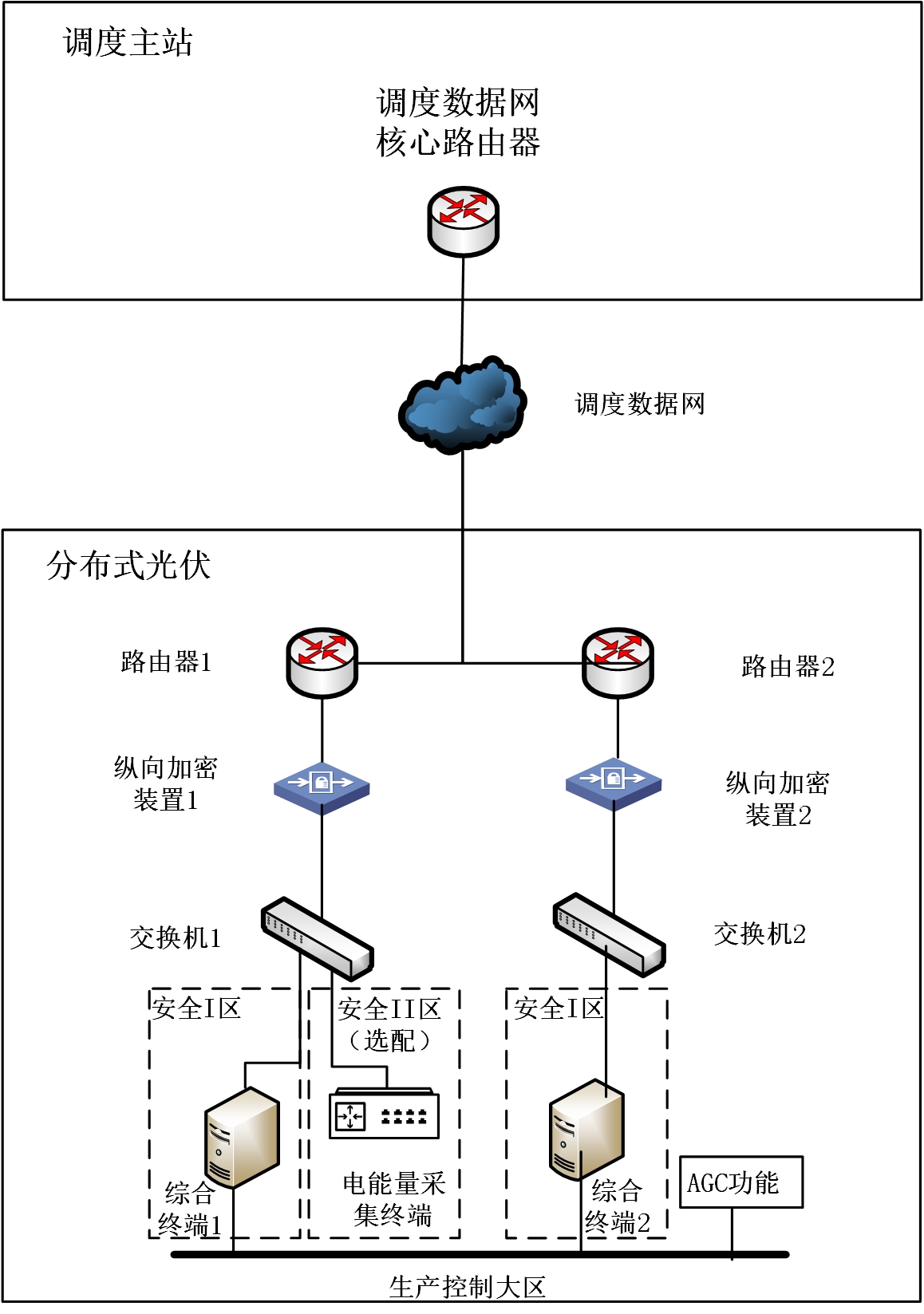

　　地方电厂调度数据网接入典型技术方案如上图所示，为了方便阅读，图中将远动装置分别和交换机进行单联，但在实际应用场景中，远动装置是要和两台交换机都要连接的，正常使用情况下“一主一备”。

　　调度数据网接入方案设备清单：

（1）综合终端：具备远动通信、有功功率控制功能*2台；

（2）调度数据网设备：路由器*2台、交换机*2台、纵向加密*2台；

（3）网络安全监测装置（II 型）：实现厂站服务器、工作站、站控层交换机及安全防护设备等生产控制大区设备的监测*1台；

（4）电能量采集终端（选配）：满足电能量采集传输要求*1台。

2、无线网络接入方案

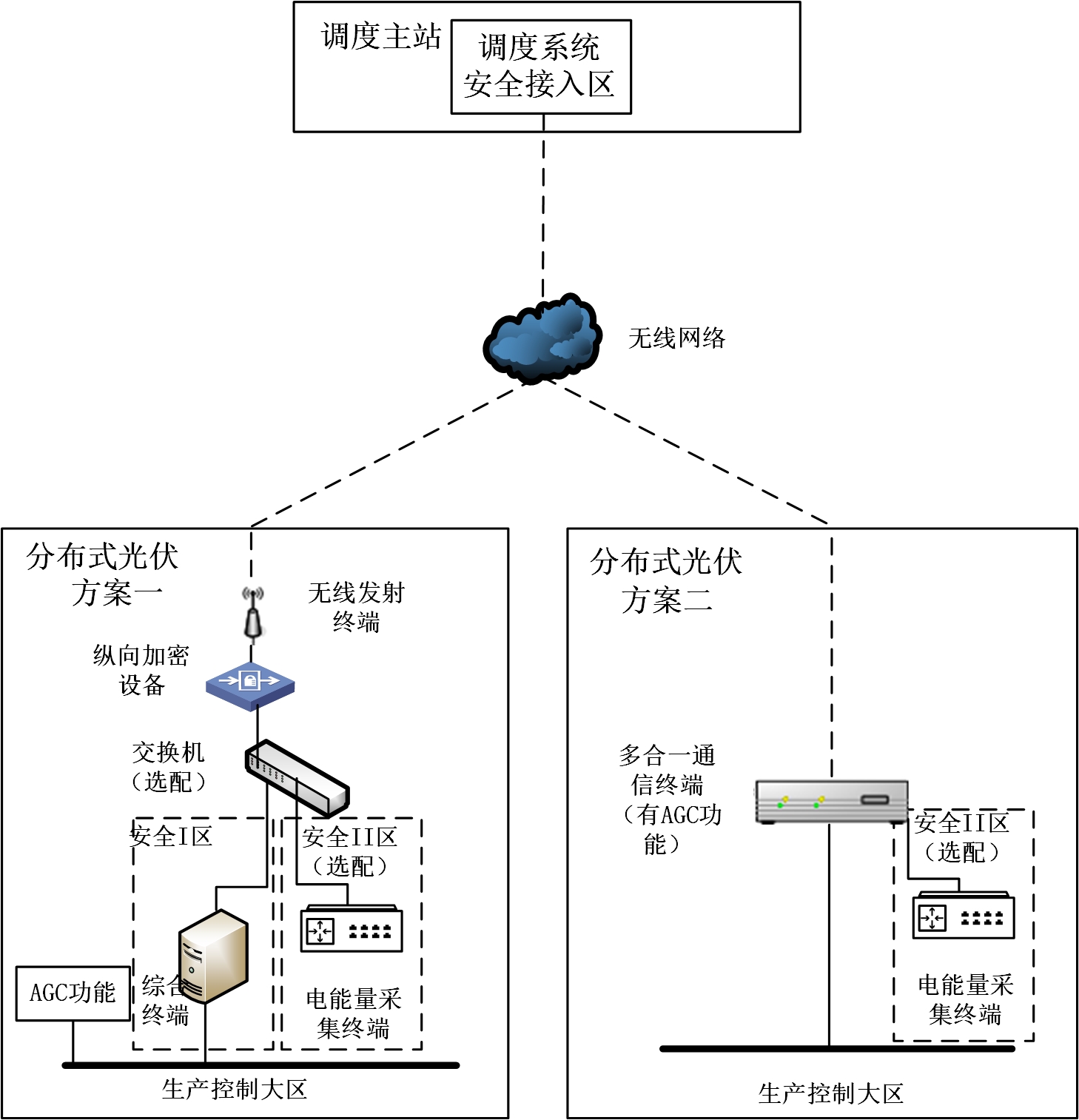

　　以上是分布式光伏无线接入典型技术方案图，其中交换机为选配，因为当远动设备只和纵向加密设备连接时，所需的接口较少，不再需要交换机来进行接口拓展，但调度数据网接入方案中，因为所有关键设备要求“一主一备”，出现故障时能进行切换，所以各设备之间的接口需求量大，交换机为必选项。

　　当电厂不具备调度数据网接入条件时，可采用无线接入的方式。无线接入不需要光纤和有线网络，对于比较偏远地区来说建设成本会低很多，对现场设施要求低，只要有网络信号的地方就能使用。

方案一：配备二合一终端

　　分布式光伏无线接入技术方案的本质是解决网络传输问题，因此可以将调度数据网中的有线网络传输替换为无线网络传输，目前可选方案是要求综合终端具备远动通信、有功功率控制功能。

　　无线网络接入方案主要配置清单如下：

（1）综合终端：具备远动通信、有功功率控制功能*1台；

（2）网络及安全设备：无线发射终端*1台、纵向加密设备*1台；

（3）交换机（选配）：二层交换机*1台；

（4）电能量采集终端（选配）：满足电能量采集传输要求*1台。

　　鉴于目前设备无论是稳定性还是功能适配性都在不断增强，为了适应整个行业发展需要，我公司现研发了多合一5G通信终端，能同时实现5G通信、纵向加密、远动传输等功能，整体方案替换更加便捷，能够大大降低维护成本和替换成本，给地方电厂及分布式光伏并网接入提供了一种新的选择。

　　方案一的融合终端集成了两项功能，其他关键设备还是需要提供。在实际操作作业中，可采用多合一5G通信终端，最终实现四合一功能，极大降低维护成本和更换成本，即下述方案二。

方案二：配备多合一通信终端

（1）多合一通信终端（有AGC功能）：实现无线通信、数据加密、远动传输等功能*1台；

（2）电能量采集终端（选配）：满足电能量采集传输要求*1台。

注：若分布式光伏已具备AGC功能，方案一和二可以不再考虑部署AGC功能。

说明：10千伏及以上分布式光伏接入方案原理与《地方电厂接入方案》类似，相同内容不再赘述。

说明：《整县光伏可观可测可控可调-建设方案》、《地方电厂分布式光伏并网接入-技术方案》、《10千伏及以上分布式光伏接入-技术方案》、《低压（380V/220V）分布式光伏接入－技术方案》几个方案为成体系方案，请结合阅读。
