1、什么是硬压板和软压板？压板都有哪些分类

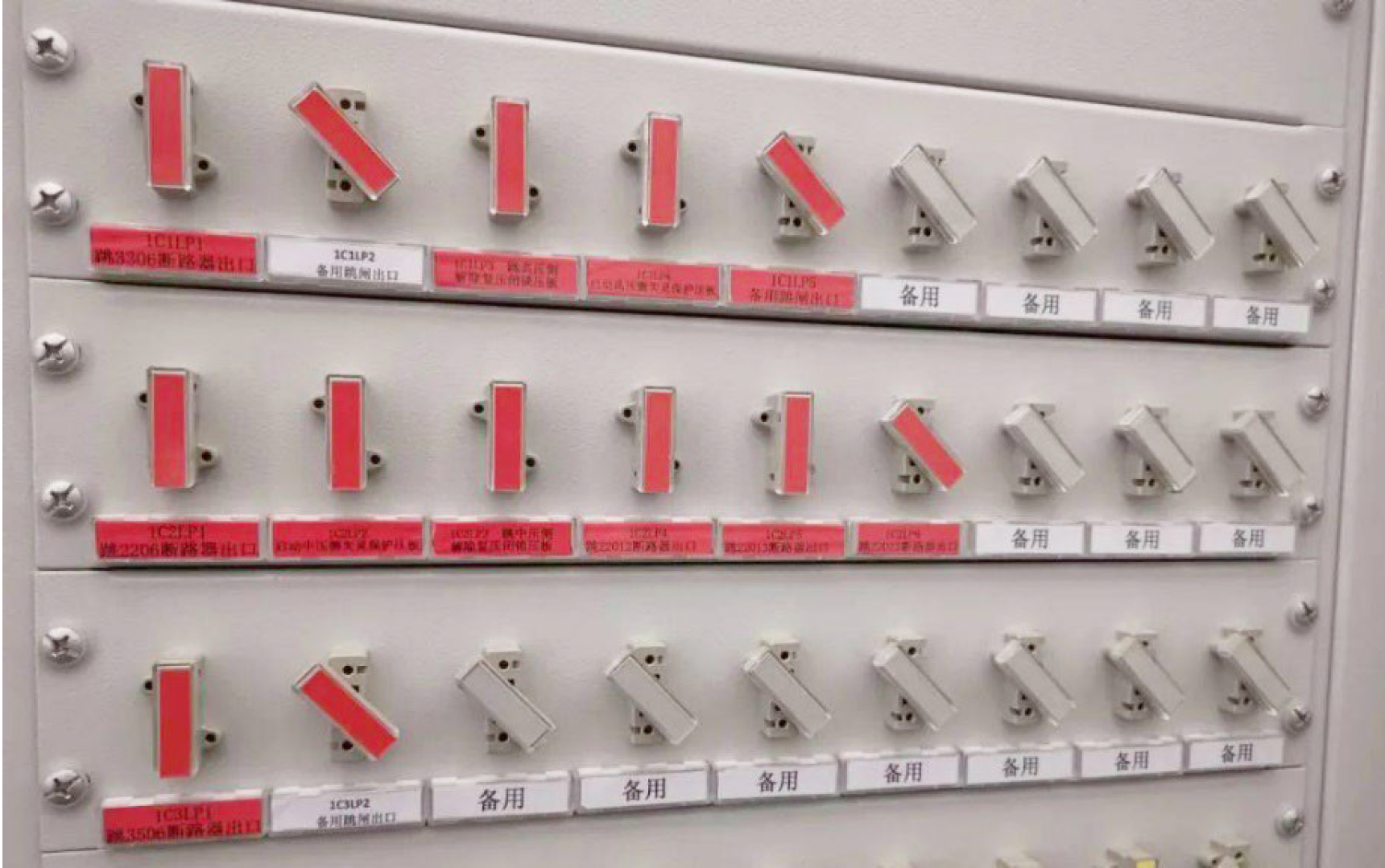

　　硬压板是指保护柜内连接片之类的硬件设备，总的来说就是看得见、摸的着，实实在在的物体。硬压板是保护装置联系外部二次回路的桥梁和纽带。

硬压板分类：功能压板、出口压板。

　　（1）功能压板的介绍：实现保护装置的功能(如:差动保护、距离保护、零序保护、复压过流保护等的投、退。)功能压板一般为直流24V的弱电压板。保护装置里面的24V电源模块不接地，所以功能压板的上下端口对地无电压，所以在测量功能压板时，必须直接测量压板上下端口之间的电压，上下口之间的电压为24V，表明功能压板正常；若不是24V且偏差很大，说明功能有问题，需检查清楚，否则影响相应的保护功能。

　　（2）出口压板的介绍：决定了保护动作的最后结果。出口压板分为跳闸出口压板、启动压板。跳闸出口压板：直接作用于需要跳开的开关；一般是直流110V或220V强电压板。启动压板：作为其他保护的开入用，如：失灵启动压板、闭锁有载调压压板，复压闭锁开放压板等。启动压板一般是直流110V或220V强电压板，根据回路的不同也有是直流24V弱电压板。

　　而软压板是指保护装置软件系统的某个功能的投退，如投入、退出某保护和控制功能，可通过修改保护装置的软件控制字来实现。软压板是程序，可以操作保护保护装置的液晶面板在装置内部进行投退；不是实实在在的物体。

　　保护装置软压板(控制字)和功能压板(硬压板)是“与”关系，如差动保护功能投入，必须是保护装置内部差动保护软压板(控制字)置“1”，同时保护屏柜内的差动保护功能压板在“投入”位置。

2、继电保护硬压板状态在线监测系统概述

　　继电保护硬压板状态在线监测系统包含电网内变电站继电保护压板在线监视装置的技术路线、技术要求、通用要求等内容，为变电站硬压板状态监测提供指导。适用于35kV及以上电压等级变电站的继电保护压板在线监视系统建设。

3、压板状态在线监视技术路线

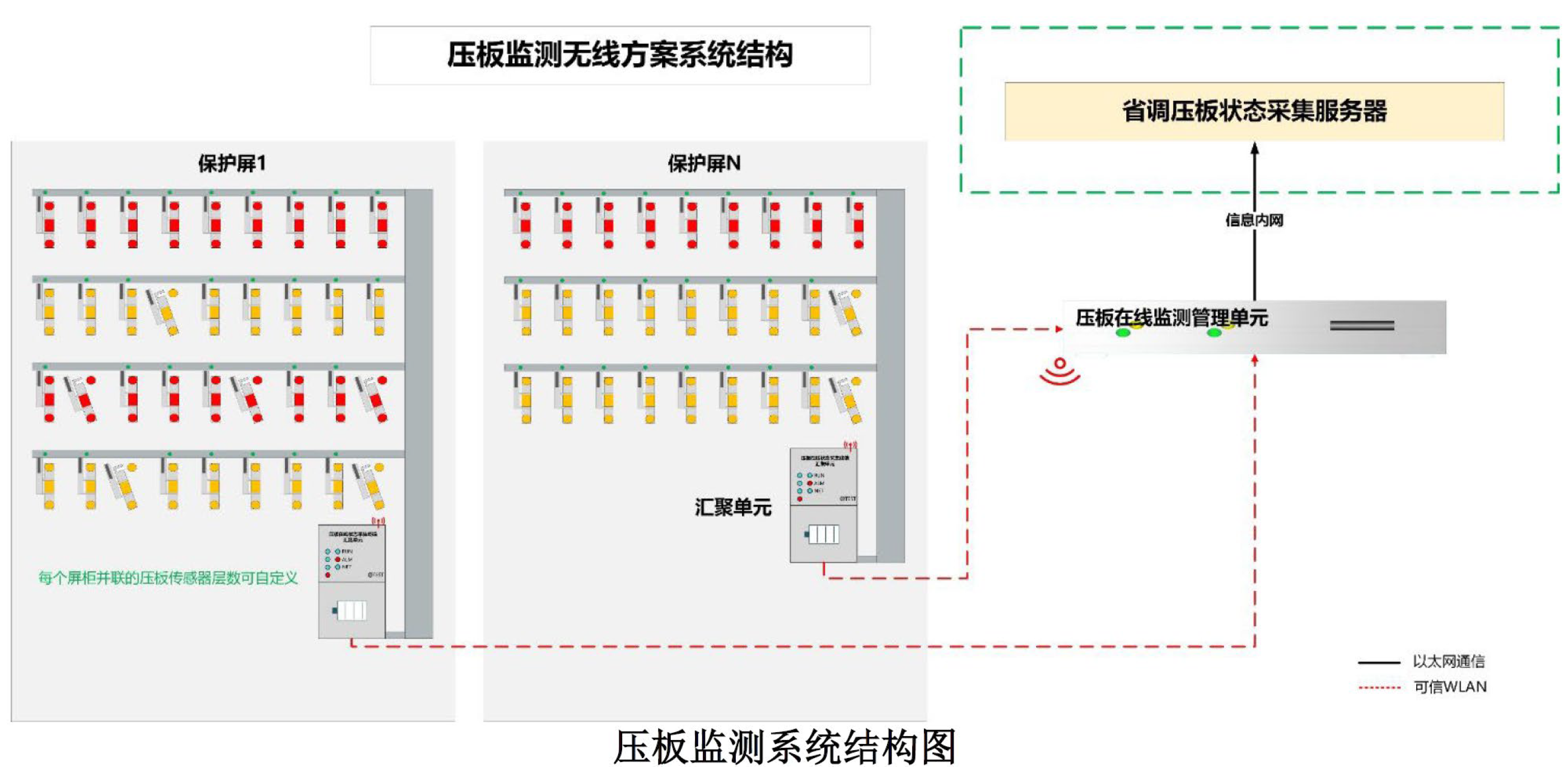

　　压板状态在线监视分为三个环节：屏内采集、屏间汇集、信息上送。

（1）压板屏内汇聚：考虑保护室内屏柜的规模及分布，为确保压板状态信息准确性，保护室压板状态采集优先采用外嵌有线式磁感应技术路线；为确保施工作业安全性，需穿越屏柜、小室、主控楼远距离布线或无法在屏柜上打孔的高压室及室外设备，优先采用外嵌无线式磁感应技术路线。

（2）压板屏间汇聚：保护室屏间优先采用485有线汇集到管理单元；高压室及室外设备需穿越屏柜、小室、主控楼远距离布线，优先采用可信WLAN汇集。

（3）压板信息上送：汇集过程采用485线缆及可信WLAN的，管理单元均应接入Ⅳ区，并通过压板在线监视采集服务器（Ⅲ区）将信息上送至调控云。

4、压板状态在线监视技术要求

　　压板状态在线监视分为三个环节：屏内采集、屏间汇集、信息上送。

（1）压板屏内采集：针对外嵌有线磁感应原理和外嵌无线磁感应原理的压板采集装置，应设定不同的技术要求。

（2）压板屏间汇聚：变电站保护室内屏间通过485有线汇集时，应设计好“数据线缆和电源线缆”的布置，防止施工过程中出现问题；高压室开关柜、高压柜的压板数据采集，通过可信WLAN方式汇集时，应设计好“无线AP”的点位布置，保证可信WLAN网络覆盖所有压板屏柜。

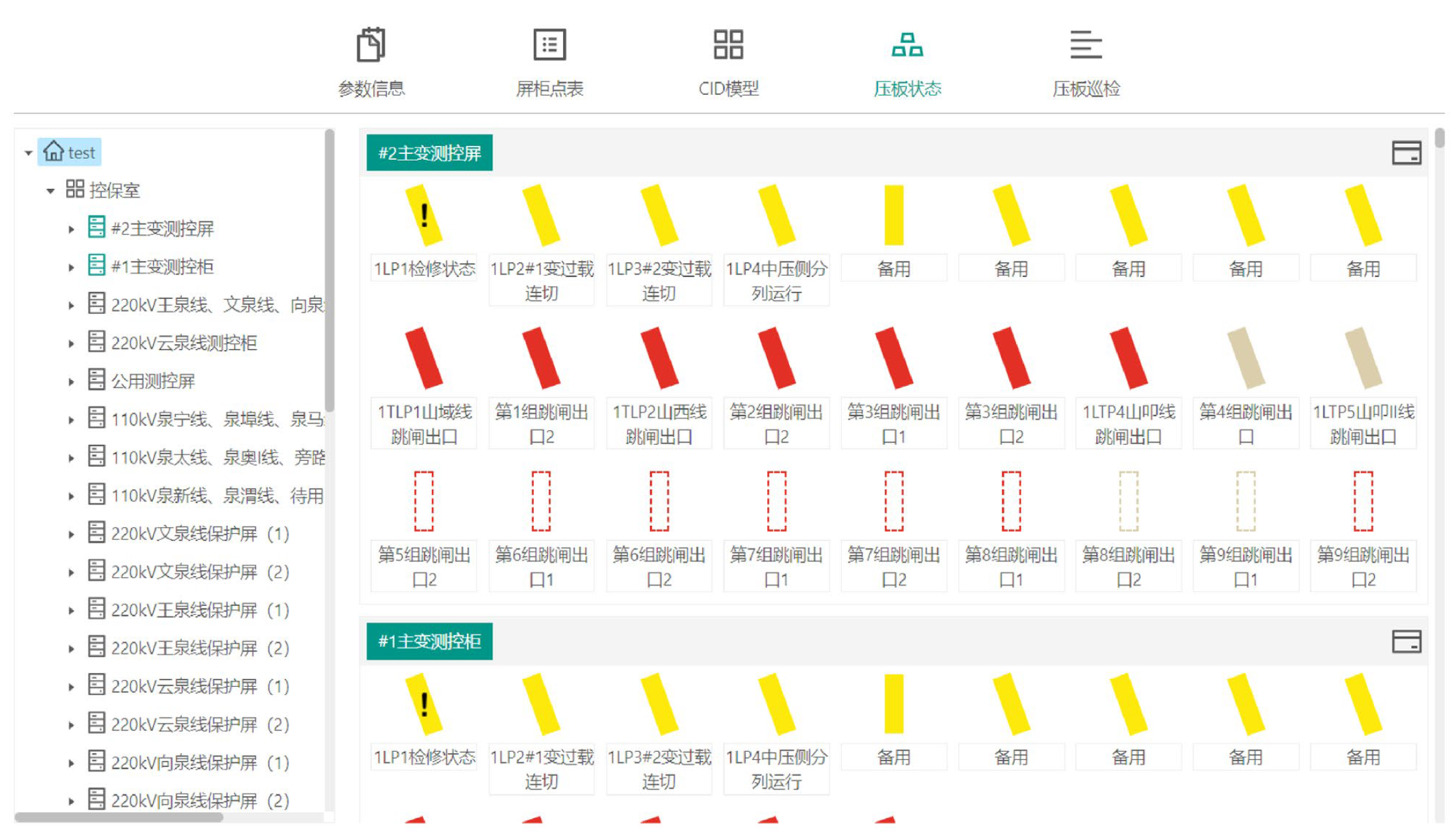

（3）压板信息上送：管理单元应支持信息内网、二次设备在线监视子站、故障录波联网或可信WLAN接入上送的功能，管理单元应有可视化人机界面，便于定位压板状态异常原因发生在站端还是主站端，便于运维人员利用人机界面自行修改压板名称。

5、压板状态在线监视通用要求

（1）压板在线监测装置要求：应采用工业级硬件设计，应可靠紧固并确保不松动，确保设备长期可靠、稳定运行，应排除设备自身的安全漏洞风险，具备本体安全防护能力。

（2）压板施工相关要求：站内实施压板在线监测装置施工时，要严格按照压板管理单元和汇集单元的施工工艺进行，并且确保压板采集单元安装到位，保证所涉及到的所有产品外观部分，满足国网要求。

（3）压板收资验收要求：各供应商应具备现场基础数据的收资工具，验收时，应开展压板配置信息及投退状态变化正确性验证，每座变电站应有完整的保护压板信息台账，站端压板在线监视装置部署完成且接入到省调主站后，应配合主站开展新站接入及验收。
