1、继电保护硬压板监测背景概述

　　在电力系统中，电力继电保护装置是保证电力系统安全运行最重要的设备之一，为电力系统和设备安全运行提供保护功能。保障继电保护装置可靠、安全运行，除了继电保护装置本身的功能及性能外，防止误操作是一条非常重要的措施。而二次压板是涉及继电保护操作最频繁的二次设备，是继电保护装置或自动装置联系外部接线的桥梁和纽带，关系到继电保护的功能和动作出口能否正常发挥作用。

　　在电力系统运行方式改变、设备检修时，往往涉及到压板的投退，若误投退或漏投退，则会直接影响继电保护功能的实现，严重时甚至会引起保护拒动或误动，影响电网安全运行。因此，保障二次压板的正确投退非常重要。

　　继电保护跳闸压板处于特殊的位置，正常运行时，是不能带电的，而压板的投退全凭人工操作，压板的位置（连通、断开）只能通过人工方式检查确认，二次压板数量众多、功能复杂，易误操作，近年来因误投退或漏投退而造成的电力事故时有发生，因此在变电运行过程中，如何通过技术手段来避免二次压板的误操作成为电力系统运行人员研究的一个重要课题。

2、变电站硬压板监测改造的难点

　　经过近些年的发展，压板状态的在线监测和防误技术逐渐得到了推广应用，该技术的核心是一种带位置检测功能的智能压板，对于新建变电站不存在任何影响该技术实施的因素，但是对于老站变电站硬压板监测改造，仍面临以下几个问题：

　　（1）施工需要更换原有的二次压板，工程量大；

　　（2）需要停运线路或一次设备，协调困难；

　　（3）工程施工完成后需要大量的传动实验，才能验收通过，周期长且责任重大，有安全隐患。

　　上述问题的存在极大的制约了现有压板智能化管理系统的应用。对于已运行变电站，如何在不动任何二次接线的情况下实现压板投退状态的监视、压板投退操作的防误功能，需要迫切的寻找一种解决方案。

3、压板在线监测系统工作原理

　　变电站硬压板在线监测系统主要由压板监测工作站、压板状态集中器、压板状态采集器以及压板状态传感组成，通过使用压板投退状态检测、压板防误操作等功能，解决传统压板的误投退、漏投退等问题。

　　变电站硬压板在线监测系统从技术上实现了保护压板的状态检测、操作提示及管理操作等功能，提高了二次设备的智能化管理水平以及运行人员对调度指令中二次压板操作的执行正确率，从而减少因二次压板误操作引起的事故，提升变电运行继电保护的运行水平，从根本上保障了电网的安全运行和供电可靠性。

4、压板在线监测系统技术路线

　　压板状态在线监视分为三个环节：压板屏内采集、压板屏间汇集、压板信息上送。

　　（1）压板屏内汇聚：考虑保护室内屏柜的规模及分布，为确保压板状态信息准确性，保护室压板状态采集优先采用外嵌有线式磁感应技术路线；为确保施工作业安全性，需穿越屏柜、小室、主控楼远距离布线或无法在屏柜上打孔的高压室及室外设备，优先采用外嵌无线式磁感应技术路线。

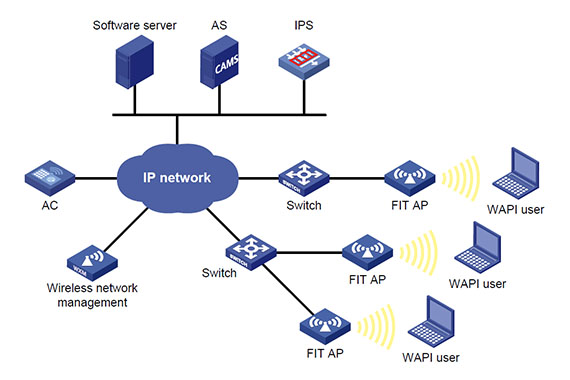

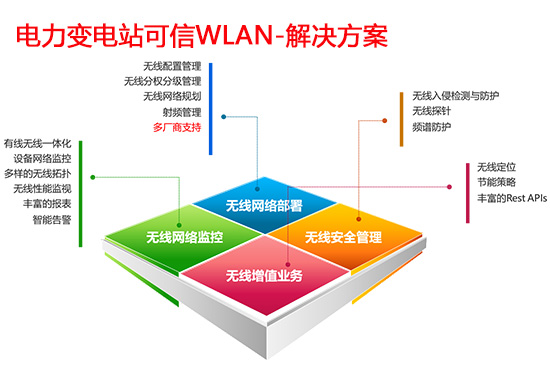

　　（2）压板屏间汇聚：保护室屏间优先采用485有线汇集到管理单元；高压室及室外设备需穿越屏柜、小室、主控楼远距离布线，优先采用可信WLAN汇集。

　　（3）压板信息上送：汇集过程采用485线缆及可信WLAN的，管理单元均应接入Ⅳ区，并通过压板在线监视采集服务器（Ⅲ区）将信息上送至调控云。

5、变电站硬压板相关技术要求

　　（1）压板屏内采集：针对外嵌有线磁感应原理和外嵌无线磁感应原理的压板采集装置，应设定不同的技术要求。

　　（2）压板屏间汇聚：变电站保护室内屏间通过485有线汇集时，应设计好“数据线缆和电源线缆”的布置，防止施工过程中出现问题；高压室开关柜、高压柜的压板数据采集，通过可信WLAN方式汇集时，应设计好“无线AP”的点位布置，保证可信WLAN网络覆盖所有压板屏柜。

　　（3）压板信息上送：管理单元应支持信息内网、二次设备在线监视子站、故障录波联网或可信WLAN接入上送的功能，管理单元应有可视化人机界面，便于定位压板状态异常原因发生在站端还是主站端，便于运维人员利用人机界面自行修改压板名称。

6、继电保护压板在线监测装置如何验收？

　　（1）压板在线监测装置要求：应采用工业级硬件设计，应可靠紧固并确保不松动，确保设备长期可靠、稳定运行，应排除设备自身的安全漏洞风险，具备本体安全防护能力。

　　（2）压板施工相关要求：站内实施压板在线监测装置施工时，要严格按照压板管理单元和汇集单元的施工工艺进行，并且确保压板采集单元安装到位，保证所涉及到的所有产品外观部分，满足国网要求。

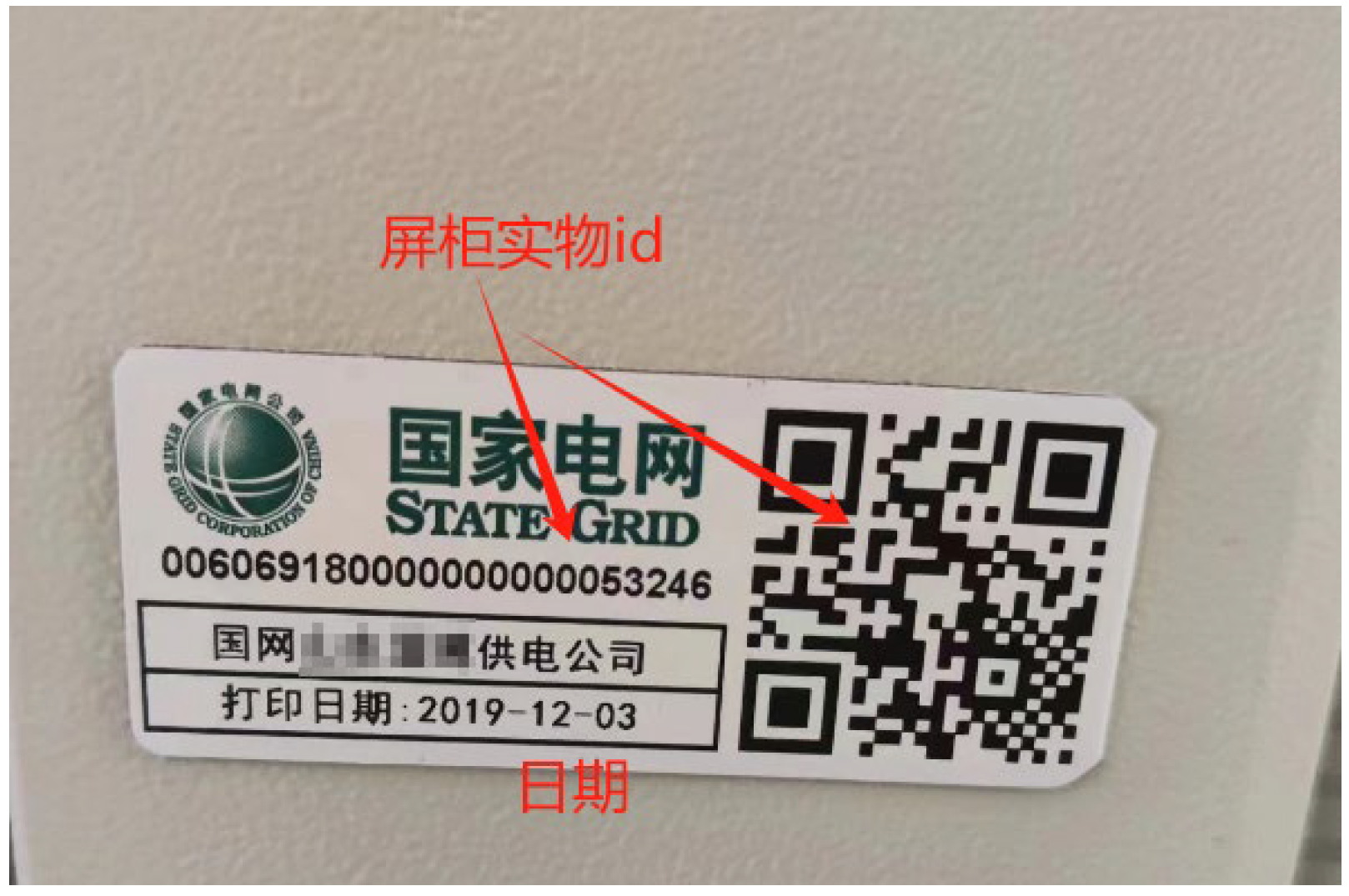

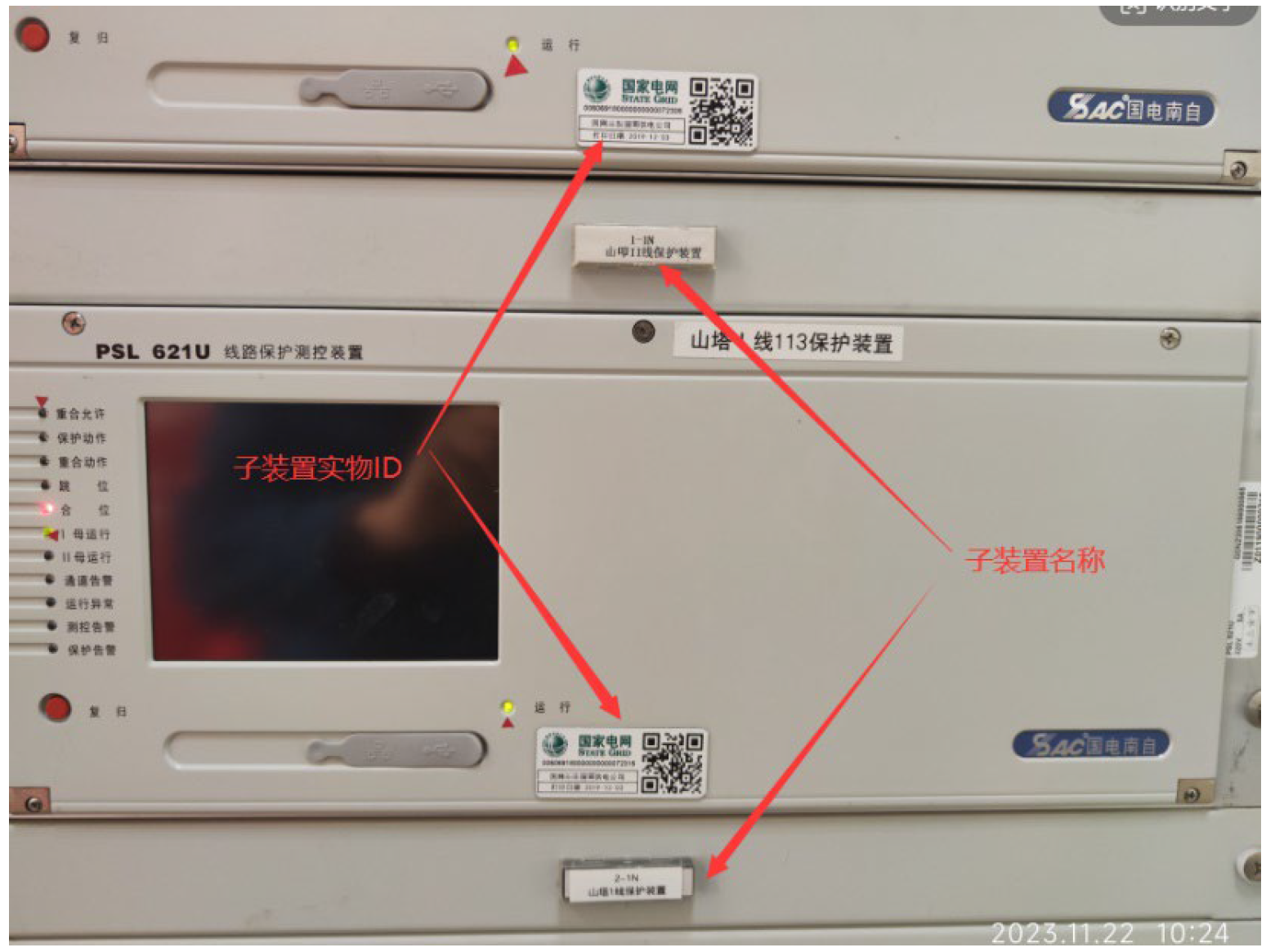

　　（3）压板收资验收要求：各供应商应具备现场基础数据的收资工具，验收时，应开展压板配置信息及投退状态变化正确性验证，每座变电站应有完整的保护压板信息台账，站端压板在线监视装置部署完成且接入到省调主站后，应配合主站开展新站接入及验收。

7、继电保护压板在线监视装置有哪些硬件？

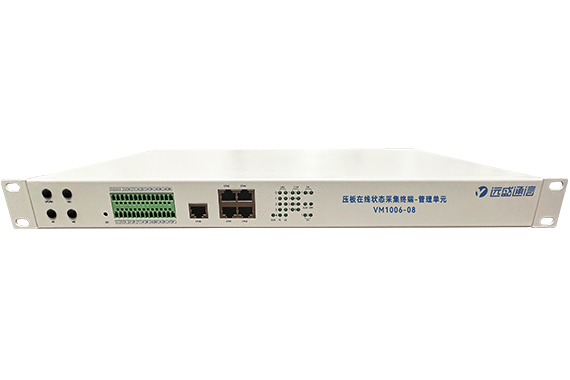

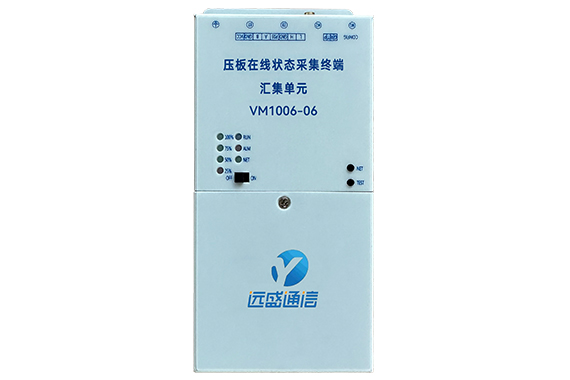

　　（1）压板在线监测管理单元：类似通信管理机，采用1U高19英寸宽的标准机箱，嵌入式安装，可以通过RS485接口或者可信WLAN两种方式，与压板状态采集器通信采集所有保护测控屏柜的压板状态，压板在线监测管理单元将信息通过其中一路以太网有线或可信WLAN无线方式上送给压板在线监测系统。

　　（2）压板状态采集器：包括无线码片对接指示灯，在柜体正面安装，主要方便现场操作。每面屏安装一台压板状态采集器，负责采集整面屏所有压板的状态，并将状态上送给压板在线监测管理单元，有两种产品型号：有线压板状态采集器：采集器通过有线485方式将状态数据上送给压板在线监测管理单元；无线压板状态采集器：采集器通过可信WLAN无线方式将状态数据上送给压板在线监测管理单元。

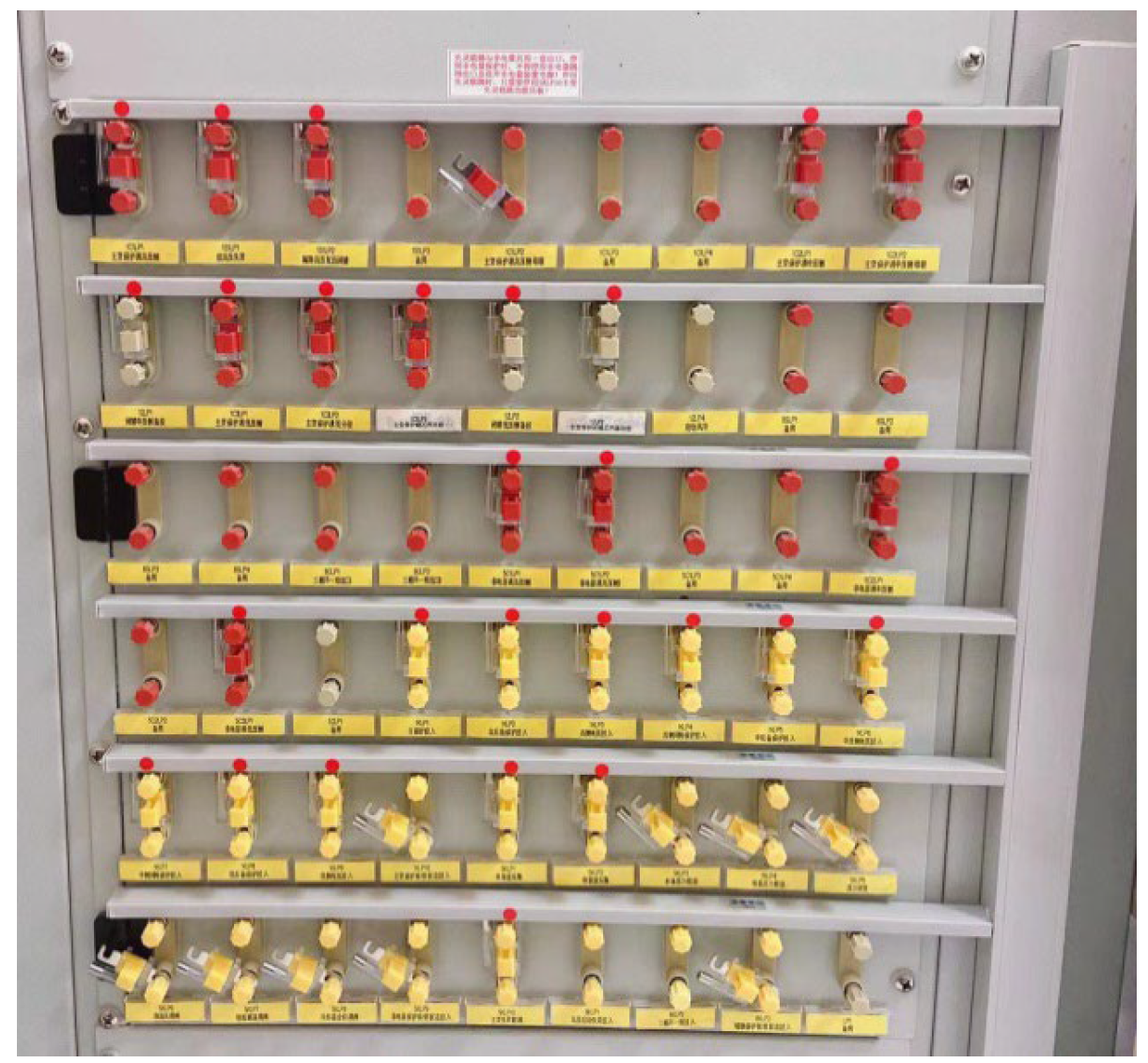

　　（3）压板状态传感器：现场常见的硬压板类型主要有两大类，一种是连片式压板，一种是线簧式压板。连片式压板的外形结构也有多种形式，根据不同的结构形式，开发了对应的传感器来检测其状态。

　　连片式压板状态传感模块由感应附件和传感器模块组成，传感器模块有受压板状态采集器控制的指示灯。在压板可转动连片上安装感应附件，并在压板基座两个圆柱上安装传感器模块。

　　线簧式压板状态传感器也由感应附件和传感器模块组成。用感应附件替换现场压板的透明标签盖，通过线簧式压板的基座来定位 压板传感器。压板传感器有受压板状态采集器控制的指示灯。
