地方电厂分布式光伏并网接入要根据实际情况进行选择，在有条件的情况下优先选用目前的最新技术，保证整体并网接入的稳定性。不过一般存量站在没有资金预算的情况下一般不会上最新的设备，具体情况需要具体分析，不管采用哪种接入方式，都必须经地调审批同意。

　　存量地方电厂应优先采用电力调度数据网作为通信通道，因特殊原因导致调度数据网无法覆盖的存量厂站，经地调审批同意，可以采用运营商无线网络通信通道。新并网的地方电厂应采用电力调度数据网作为通信通道。

　　调度数据网是为电力调度生产服务的专用广域数据网络，是电力调度生产部门之间及电力调度生产部门与发电厂、变电站之间计算机监控系统等实时和准实时数据通信的基础设施。

1、调度数据网接入方案

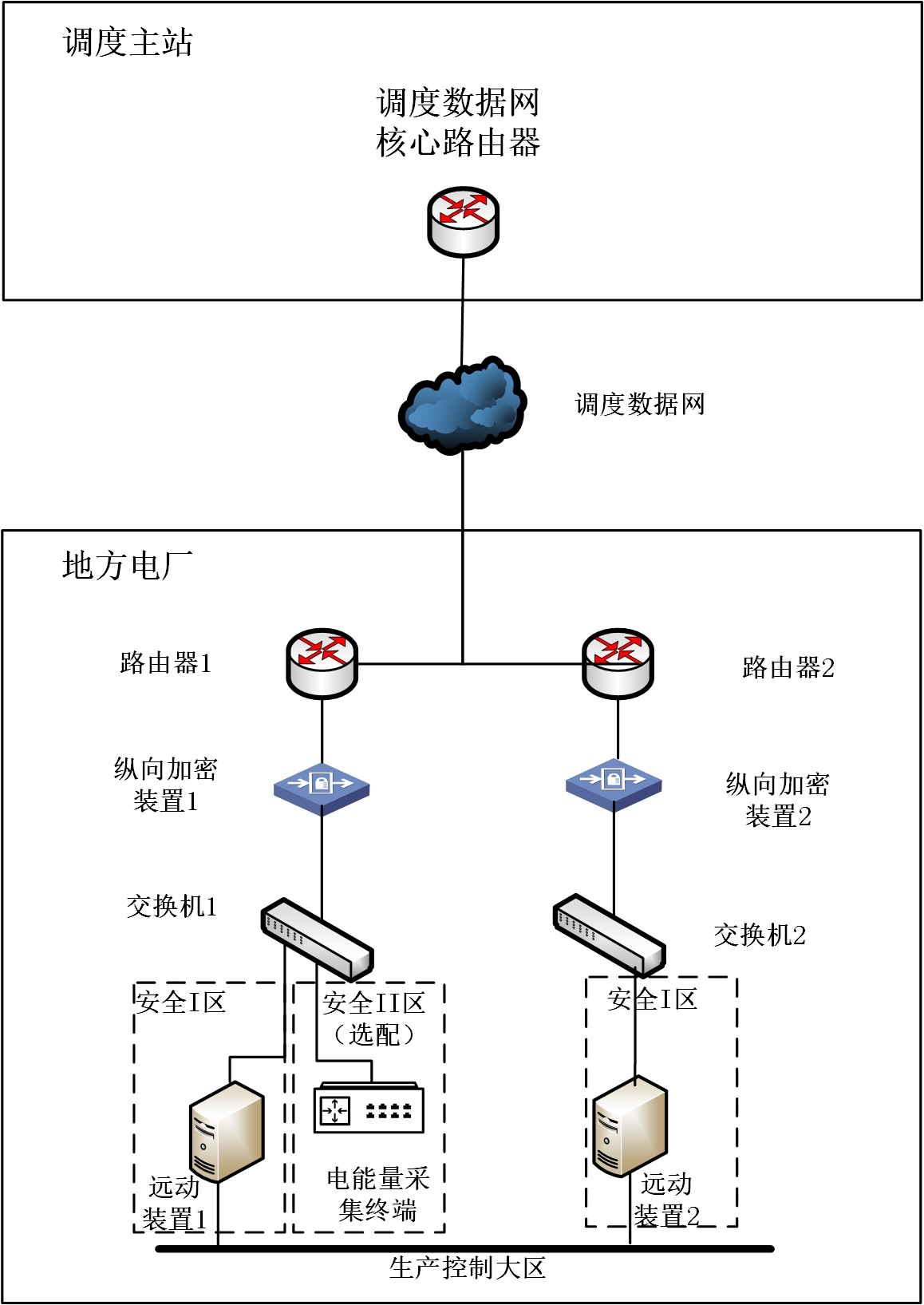

　　地方电厂调度数据网接入典型技术方案如上图所示，为了方便阅读，图中将远动装置分别和交换机进行单联，但在实际应用场景中，远动装置是要和两台交换机都要连接的，正常使用情况下“一主一备”。

　　电力专用纵向加密认证装置是部署在生产控制大区的广域网边界处，采用认证、加密、访向控制等技术措施实现电力监控系统数据的远方安全传输以及纵向边界安全防护的装置；远动装置是指对牵引供电设施实行远距离集中监控的装置，具有遥控、遥信、遥测等功能；交换机用于用户之间可以相互通话，也可以与网络终端的用户相互通话。

　　地方电厂调度数据网接入典型技术方案的主要设备列表如下：

（1）远动装置：具备远动通信功能*2台；

（2）调度数据网设备：路由器*2台、交换机*2台、纵向加密装置*2台；

（3）网络安全监测装置（II 型）：实现厂站服务器、工作站、站控层交换机及安全防护设备等生产控制大区设备的监测*1台；

（4）电能量采集终端（选配）：满足电能量采集传输要求*1台。

２、无线网络接入方案

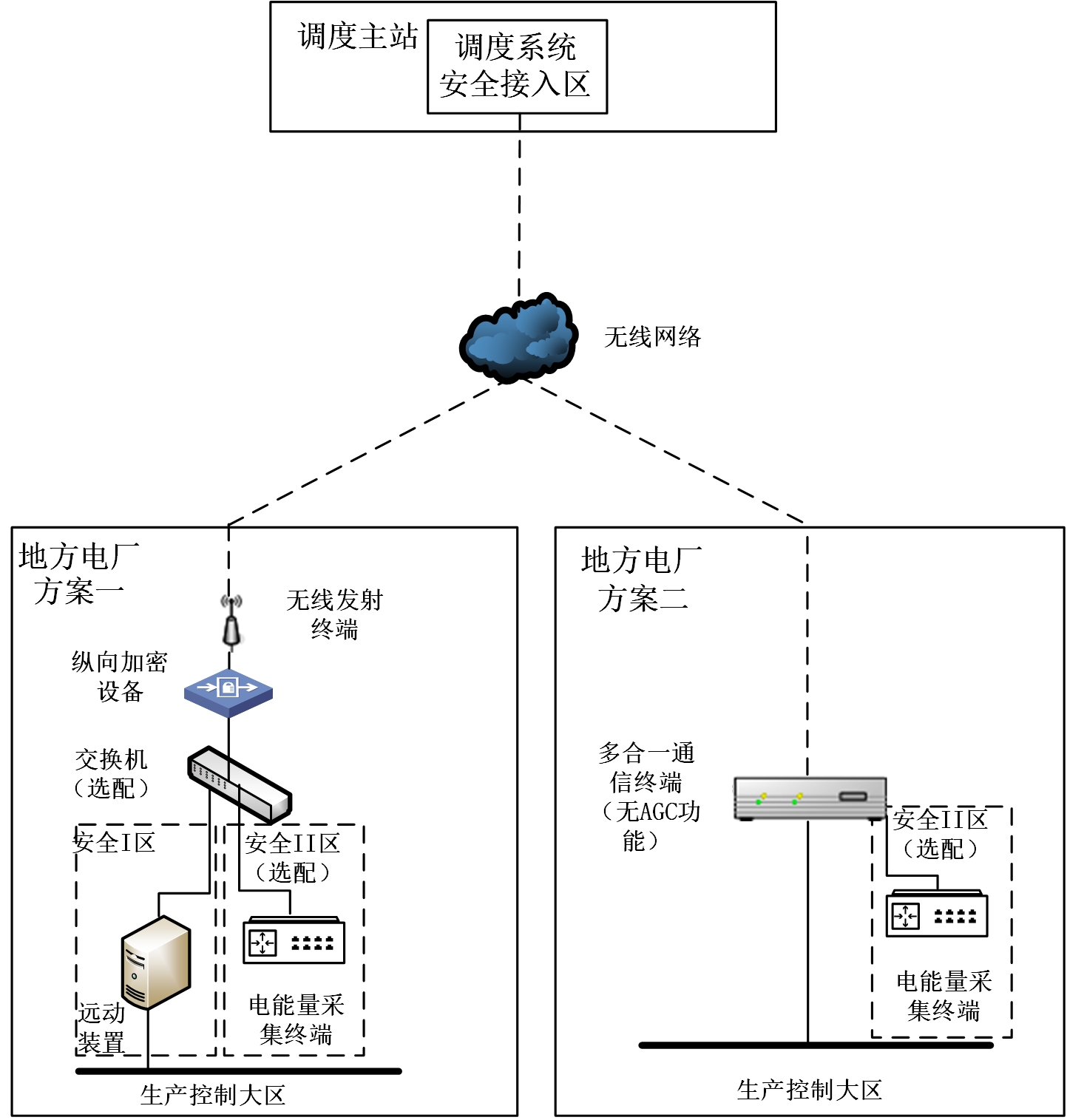

　　以上是地方电厂无线接入典型技术方案图，其中交换机为选配，因为当远动设备只和纵向加密设备连接时，所需的接口较少，不再需要交换机来进行接口拓展，但调度数据网接入方案中，因为所有关键设备要求“一主一备”，出现故障时能进行切换，所以各设备之间的接口需求量大，交换机为必选项。

　　当电厂不具备调度数据网接入条件时，可采用无线接入的方式。无线接入不需要光纤和有线网络，对于比较偏远地区来说建设成本会低很多，对现场设施要求低，只要有网络信号的地方就能使用。

方案一：仅替换网络传输部分

　　地方电厂无线网络接入方案的本质是解决网络传输问题，因此可以将调度数据网中的有线网络传输替换为无线网络传输，目前可选方案是要求远动装置本身要具备无线通信功能。

　　无线网络接入方案主要配置清单如下：

（1）远动装置：具备远动通信功能*1台；

（2）网络及安全设备：无线发射终端*1台、纵向加密设备*1台；

（3）交换机（选配）：二层交换机*1台；

（4）电能量采集终端（选配）：满足电能量采集传输要求*1台。

　　但因为远动装置本身价格较高，集成无线通信功能之后更是达到单价10万元以上了，如果要求电厂直接更换具备通信功能的远动装置会造成很大的经济压力。

　　鉴于这种情况，我公司目前应用比较多的是“纵向加密+5G CPE”的产品模式，只需要替换掉纵向加密模块即可，整体成本可以降低70%左右，无论是维护成本还是替换成本都降低了非常多，深受电厂用户好评。

方案二：采用融合终端

　　鉴于目前设备无论是稳定性还是功能适配性都在不断增强，为了适应整个行业发展需要，我公司现研发了多合一5G通信终端，能同时实现5G通信、纵向加密、远动传输等功能，整体方案替换更加便捷，能够大大降低维护成本和替换成本，给地方电厂及分布式光伏并网接入提供了一种新的选择。

　　无线网络接入方案主要配置清单如下：

（1）多合一通信终端（无AGC功能）：实现无线通信、数据加密、远动传输等功能*1台；

（2）电能量采集终端（选配）：满足电能量采集传输要求*1台。

说明：《整县光伏可观可测可控可调-建设方案》、《地方电厂分布式光伏并网接入-技术方案》、《10千伏及以上分布式光伏接入-技术方案》、《低压（380V/220V）分布式光伏接入－技术方案》几个方案为成体系方案，请结合阅读。
