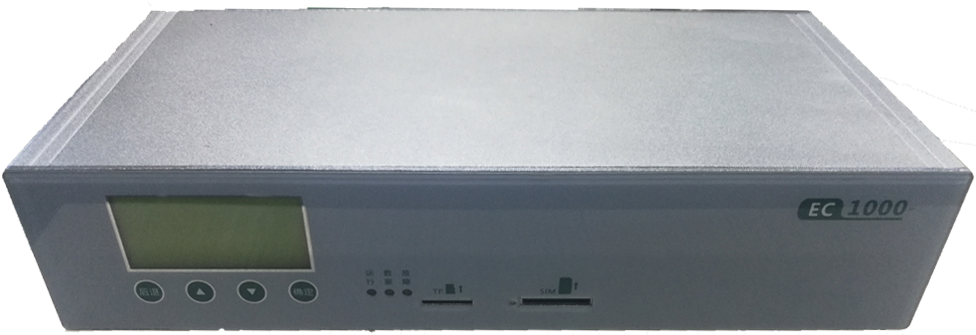

产品概述

　　EC1000是一款智能电力运检终端，它可按照一定的采样频率持续采集电网一次设备的电气量（电压、电流、开关量等），并根据数据特征就地进行故障判断，对于判断准确的故障，直接发出跳闸令，隔离故障点；

　　同时可通过4G或有线网络把故障信息（包括故障位置、时间、录波数据等）上报到云服务平台，云服务平台可在值班地图上给出声光告警，或通过短信、微信公众号等推送报警消息给检修人员，引导检修人员到现场处置。

　　录波数据采用标准Comtrade格式，可记录故障前后整定时间的数据，可使用标准播放软件进行回放，作为后续检修人员制定反事故措施的依据。

功能概述

　　EC1000智能电力运检终端内置LCD液晶屏，具有可视化的操作界面，可显示数据及各种开关状态以及进行定值参数设置，本地设置具有密码保护功能，防止非法操作。

　　EC1000智能电力运检终端设备内置GPS定位模块，可实时上报位置信息在GIS地图上显示，当发生故障时，后台可以指派就近的维护人员到现场进行抢修。

　　EC1000智能电力运检终端还可外接环境数据传感器，可把温湿度等环境信息实时上报到云平台；可外接网络摄像机，用户通过客户端或手机APP可随时进行视频监控并可进行双向语音对讲。

使用场景

　　EC1000智能电力运检终端适用于变电站内单间隔实施分布式录波记录及诊断，配电网分段、分支、用户开关实施分布式录波记录、接地选线选段、短路跳闸、远程分合闸、一次设备周边环境监测、事故原因诊断，检修位置指引。

　　智能电力运检终端也适应于输油、输气、铁路、公路、通讯中继设备、光伏、风电等的记录、监测、远程处置、检修指引等。

电气绝缘性能

　　绝缘电阻：装置所有电路与外壳之间的绝缘电阻在标准试验条件下，不小于100 MΩ。

　　介质强度：装置所有电路与外壳的介质强度能耐受交流50 Hz，电压2 kV(有效值)，历时1 min试验，而无绝缘击穿或闪络现象。

　　冲击电压：装置的导电部分对外露的非导电金属部分外壳之间，在规定的试验大气条件下，能耐受幅值为5 kV的标准雷电波短时冲击检验。

机械性能

　　工作条件：能承受国家或行业标准规定的严酷等级为Ⅰ级的振动和冲击响应检验。

　　运输条件：能承受国家或行业标准规定的严酷等级为Ⅰ级的振动耐久、冲击耐久及碰撞检验。

典型应用

•

  低压（380V/220V）分布式光伏接入－技术方案

•

  10千伏及以上分布式光伏接入-技术方案

•

  地方电厂分布式光伏并网接入-技术方案

•

  地方电厂及10kV光伏接入典型场景

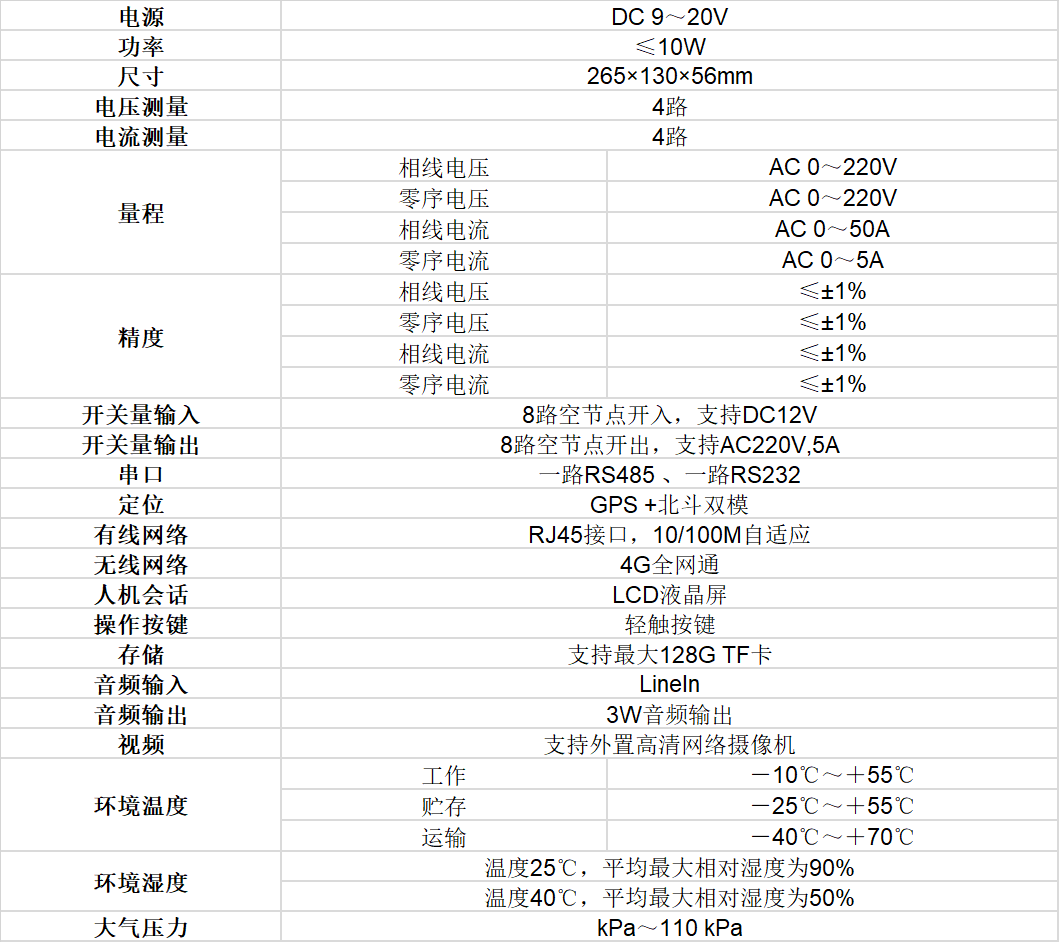

技术规格

产品文档

产品选型
