产品概述

外壳尺寸：155mm（长）*110mm（宽）*60mm（高）

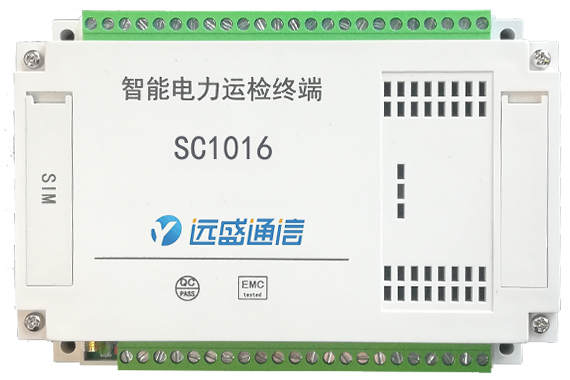

　　SC1016是一款智能电力运检终端，也叫“电流电压运检终端”，它可以同时采集16路交流电压或电流信号，支持通过电力线载波方式发送给集中器、或通过NB_IOT/4G移动无线网络上传到云服务平台；同时可支持电压/电流的越限检测，发生异常时，可推送报警消息到后台，后台可通过短信、微信公众号等方式通知检修人员，引导检修人员到现场进行处理。

　　SC1016还具有RS232和RS485接口，RS232接口支持标准Modbus协议，可用于配置或数据读取；RS485接口可支持外接串口设备，例如可接各种传感器用于采集现场环境数据；另外它具有PWM可调输出和DC0～10V可调输出，可用于调节灯光等对应接口的设备；它还具有模拟开关量输入输出接口，以及远程可控的DC12V输出接口，可用于控制开关或给其它设备上下电。

功能特点

（1）工作温度-25℃～+55℃，有良好的稳定性

（2）市电供电，供电电压AC110～220V，频率50/60Hz

（3）同时采集多达16路交流信号，电压/电流可选

（4）对外通讯方式多样，支持RS232串口、电力线载波、NB_IOT或4G，并可作为DTU使用

（5）支持外接RS485传感器，作为传感器网关使用

（6）支持PWM或0～10V方式控制照明灯光，可调节亮度用于节能

（7）支持2路数字开关量采集

（8）支持DC12V可控输出

功能概述

（1）16路交流电压/电流采集，异常值报警

SC1016可同时采集16路交流信号，其中SC1016支持16路电压采集、SC1016b支持8路电压+8路电流采集，SC1016i支持或16路电流采集，采集电流时应搭配电流互感器使用。

SC1016系列支持电压/电流阈值设置，当电压/电流超出阈值时，可推送报警信息。

（2）串口网关/DTU

SC1016系列支持标准ModBus通信协议，通信地址及波特率可设置；可外接多种类型的传感器，并通过电力载波或NB网络传到后台，可作为串口网关使用；传感器有很多种，比如空气温湿度、CO2、光照、PM2.5/PM10、风速风向、火情烟雾、气压等等；支持串口数据透明传输，可进行串口及网络数据互转。

（3）灯光亮度调节

SC1016支持2种调节方式：0-10V和10V PWM。通过控制照明灯光的驱动电源，达到调节灯光亮度的目的，用于节能，典型应用在路灯上。

（4）数字量采集

SC1016支持2路开关数字量输入输出，支持输入DC0-24V，输出DC3.3V。典型应用是接门磁开关，采集开关状态。

（5）电力线载波通信

可选电力载波模块，用于在电力线上进行载波通信，配合集中器进行数据汇总并集中上报到后台，载波通信符合国网2013标准，模块内嵌高速 Turbo 解码引擎，支持高达 256QAM 的增强型调制方式，支持多阶中继功能，128bits AES/SMS4 数据加密，有较强的抗白噪、抗脉冲干扰性能。

（6）无线NB_IOT/4G通信

可选NB_IOT或4G模块，数据及报警事件等都可以通过无线上传到云服务平台。远程云服务平台也可以通过无线网络下发指令给SC1016，进行PWM、0~10V等控制。

（7）DC12V 0.5A输出

SC1016支持一路DC12V 0.5A电源输出，可以给外接的采集终端（传感器类）、控制终端、显示终端或本地报警器等设备供电。
