产品概述

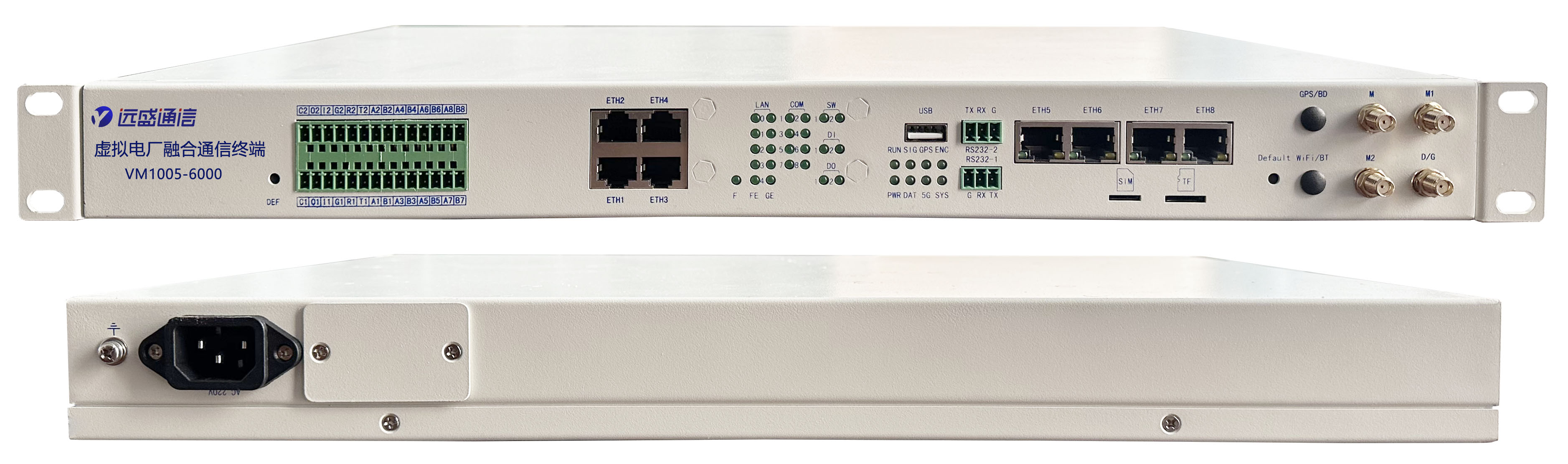

虚拟电厂融合通信终端

虚拟电厂融合通信终端（VM1005-6000）采用先进的嵌入式操作系统和灵活的模块化设计，从集约化部署、节约设备投资成本，节省安装空间等方面考虑，是具备多机合一的一体化采集通信设备。终端内置5G通信模组和纵向加密模块，同时具备5G通信、数据加密、远动传输、AGC、AVC等功能，在一台设备中实现多种业务融合，提升维护工作质量和效率。

虚拟电厂功能

实现虚拟电厂文件传送功能，可通过2种方式把调度主站的文件转发给虚拟电厂平台或把虚拟电厂平台文件转发给调度主站：

（1）IEC104规约扩展报文应用层透传方式：虚拟电厂融合终端接收到调度主站的文件传输指令时，把消息内容透明转发给虚拟电厂平台，由虚拟电厂平台校验文件完整性并发送回复消息给多合一，多合一把虚拟电厂平台的回复消息内容透明转发给调度主站，调度主站可通过有没有收到回复消息以及分析回复消息内容检测文件是否发送成功，若未发送成功则延时一段时间后重传。

（2）文件缓存及转发方式：虚拟电厂融合终端接收到调度主站的IEC104规约文件传输指令时，由虚拟电厂融合终端解析报文内容进行校验并回复调度主站，当校验通过时缓存文件，当文件正确接收并完整保存后，多合一检测虚拟电厂平台是否在线，若在线则下发文件传输指令把文件传送给虚拟电厂平台，并记录文件是否成功发送，若未发送成功则延时一段时间后重传。

典型应用

整县光伏可观可测可控可调-建设方案

整县光伏多合一5G融合终端接入-解决方案

电力10千伏分布式光伏5G接入-解决方案

地方电厂分布式光伏5G接入-解决方案

电力5G纵向加密融合通信网关-测试方案

电力差动保护5G应用融合网关通信-测试方案

低压（380V/220V）分布式光伏接入－技术方案

10千伏及以上分布式光伏接入-技术方案

地方电厂分布式光伏并网接入-技术方案

地方电厂及10kV光伏接入典型场景

技术规格

产品名称		虚拟电厂融合通信终端
产品型号		VM1005-6000
序号	项目	描述	备注
1	工作电压	220V AC
2	无线通信	内置5G模块	兼容4G/3G
3	有线网络	4路10/100/1000Mbps自适应独立网口	ETH1/2/3/4，可做远动管理口
3	有线网络	3路10/100/1000Mbps自适应交换网口	ETH6/7/8，可做网关管理口
4	串口	8路RS485串口，其中1/2两路可选配为RS232串口	支持DTU功能；
		8路RS485串口，其中1/2两路可选配为RS232串口	1.5KV隔离
		1路RS232加密配置串口	RS232-2
		1路RS232网关通用串口	RS232-1
5	加密USB接口	1路
6	输入	2路	输入电压最高支持30V
7	继电器输出	2路	最高支持AC250V/3A或DC30V/3A
8	恢复缺省按键	1个网关恢复缺省按键	Default
8	恢复缺省按键	1个远动恢复缺省按键	DEF
9	指示灯	PWR/RUN/DATA/SIG/5G/GPS以及接口指示灯等
10	RTC	内置RTC纽扣电池
11	WDT	内置硬件看门狗
12	路由	支持路由功能
13	协议支持	TCP/IP、UDP、ICMP、IGMP、HTTP、SIP、GB28181、ONVIF、RTSP、MODBUS、MODBUS-TCP、MQTT、OPCUA、IEC101、IEC104、IEC61850等
14	虚拟电厂功能	实现虚拟电厂文件传送功能，满足IEC104规约扩展报文应用层透传方式及文件缓存及转发方式	满足山东省电科院有关虚拟电厂终端的接入要求
15	管理维护	支持本地/远程管理
16	外壳材质	高强度金属外壳
17	外壳尺寸	前面板宽x高：483x44.5mm，	不含天线接口
17	外壳尺寸	机箱深度：300mm	不含天线接口
18	工作温度	-25℃~+55℃
19	工作湿度	0 ~90%RH（无凝露）
